Полуавтоматическая линия для производства каркасов SSA-200MS-450-5T

Материал каркасов – мягкая низкоуглеродистая, горяче-оцинкованная, нержавеющая сталь, арматура международной классификации A500C и B500C.

Система управления комплекса построена на базе PLC-электроавтоматики и снабжена сенсорным дисплеем для обеспечения удобного взаимодействия оператора с машиной.

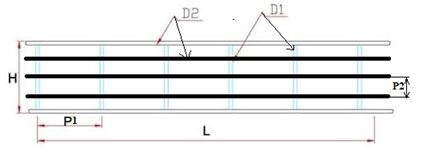

1.1  Параметры фермы:

D1: 5–8мм

D2: 5–8мм

P1: ≥50мм

P2: ≥60мм

H: 290–450

L: 350–6000мм

Максимальное число продольных прутьев – 5 штук.

1.2  Характеристики линии:

Количество трансформаторов: 2шт

Потребляемая мощность на один трансформатор при 50% ПВ: 200кВА

Число электродов: 5шт

Давление: 230кг

Вторичный ток: 22кА

Диаметр арматуры: 5~8мм

Скорость сварки: до 40 рядов в минуту. Например, каркас размерами 450х3000мм, с ячейкой 100х100мм, из 5мм арматуры будет сварен за 50 секунд.

1.3 Коммуникации:

Источник питания (трёхфазный): 380В/50Гц±10%

Сечение кабеля: 300мм2

Предохранитель: 1000А

Рабочее давление воздуха: 5~8Атм

Расход воздуха: 100л/мин

Расход воды: 150л/мин

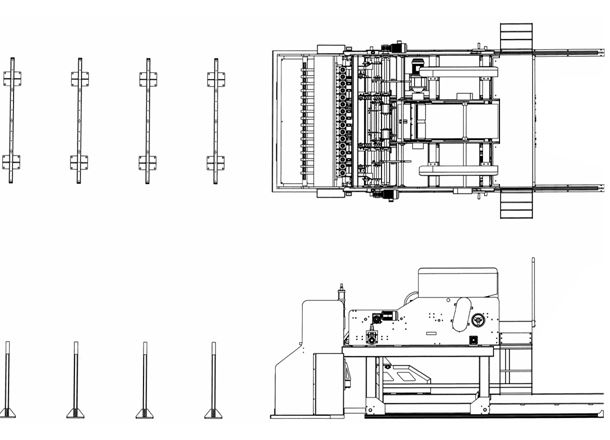

1.4 Рабочая схема станка:


1.5 Описание линии:

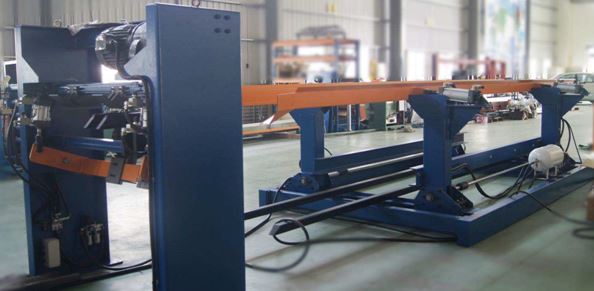

1) Блок подачи продольных прутьев

– Подача продольных прутьев в зону сварки осуществляется вручную

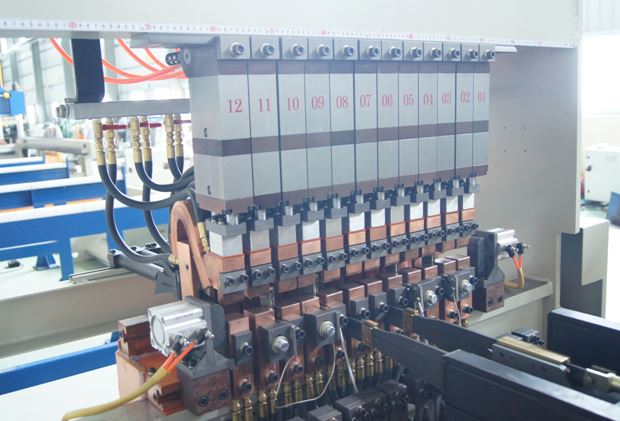

2) Сварочная машина

– Оператор может настроить положение верхних электродов/цилиндров в зависимости от параметров ячейки. Время сварки и величина сварочного тока задаются и отслеживаются тиристорным модулем и микроконтроллером.

– Трансформаторы расположены в нижней части станины и имеют водяное охлаждение, соединение с электродами осуществляется посредством

охлаждаемого воздухом вторичного кабеля

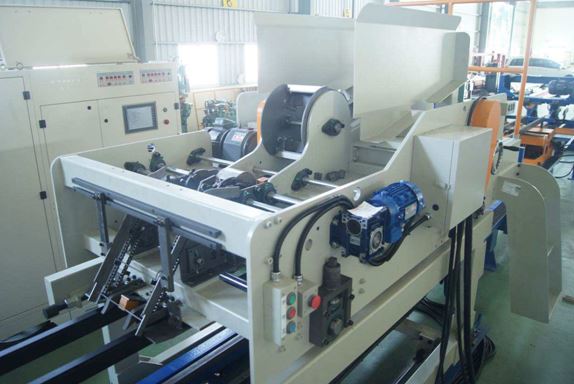

3) Блок подачи поперечных прутьев

– Система подачи поперечных прутков – цепного типа

– Оператор может загружать в бункер пучки прутьев с помощью крана

– Макс. нагрузка магазина 500кг

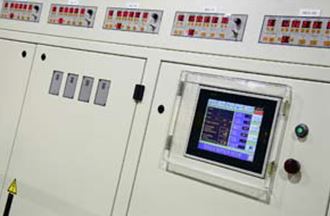

4) Система управления

– Система управления машины основана на базе PLC-электроавтоматики и снабжена сенсорным дисплеем для обеспечения удобного взаимодействия оператора с машиной

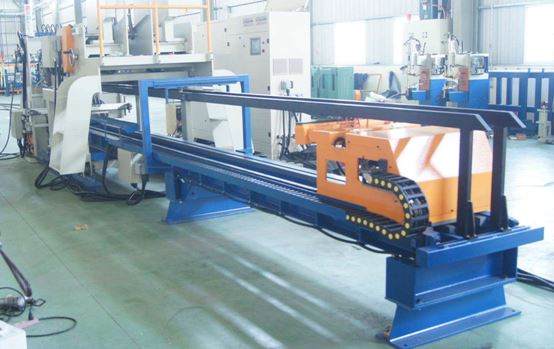

5) Накопительный блок(дополнительное оборудование)

– Извлекает и укладывает каркас в накопитель

– Ширина каркаса 290~450мм

– Длина каркаса 3000~6000мм

1.6 Транспортные характеристики:

Вес машины / контейнеры под погрузку: 8.5т / 2х40'

Вес накопителя / контейнеры под погрузку: 2.5т / 1х40'

Прямоугольные решётчатые фермы в основном применяются в межэтажных перекрытиях, в коттеджном строительстве в крышах домов, а также при строительстве мостов.
