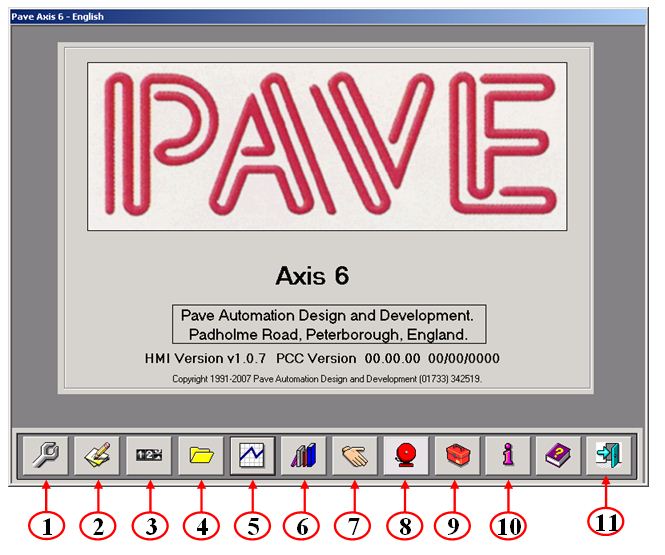

Все команды управления гибочным станком для проволоки вводятся в Axis VI при помощи дисплея управления, активировать команду можно нажимая на экране соответствующие кнопки. Для нажатия на кнопки удобнее использовать карандаш с резинкой на конце.

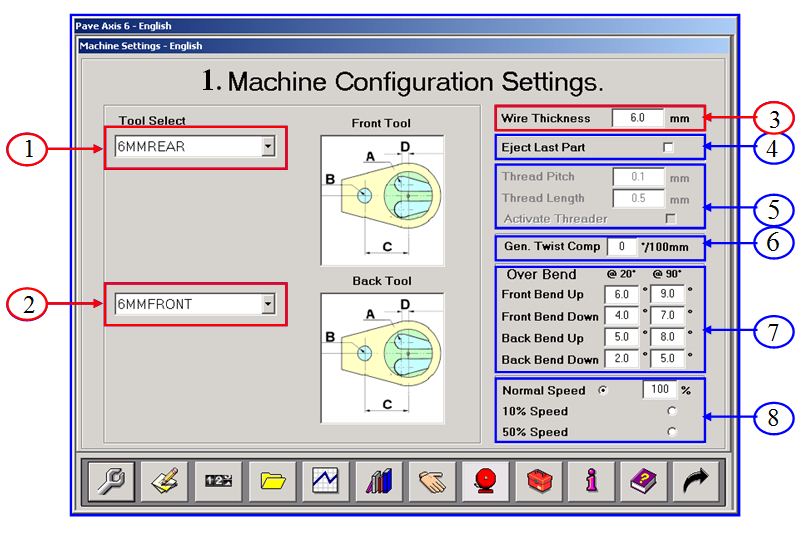

1. Выбор переднего инструмента
Коснитесь экрана в пределах выделенной области №1 для выбора типа переднего инструмента.
2. Выбор тылового (заднего инстр-та) Коснитесь экрана в пределах выделенной области №2 ля выбора типа тылового инструмента.
3.Выбор диаметра проволоки Коснитесь экрана в районе окна ввода
Появится числовая клавиатура для ввода числа.
Установки конфигурации
4. Выброс последнего изделия
Коснитесь экрана для изменения значения
= Не выбрасывать последнюю деталь
= Выбрасывать последнюю деталь
5. Резьборез - Размеры
(Используется в случае установки резьбореза)
Коснитесь экрана для изменения значения
= Резьборез не активирован
= Резьборез активирован
Коснитесь экрана на окне ввода
Появится числовая клавиатура для ввода шага и длины нарезаемой резьбы.
6. Не используется
7. Калибровка изгибов (Компенсация)
Величины компенсации вводятся для компенсации обратного (пружинящего) эффекта после отвода инструмента.
Значения могут быть введены для компенсации гибки на 20 градусов и на 90 градусов. Гибочная машина использует эти значения для расчета значения «перегиба» на всех операциях гибки.
Коснитесь экрана на окне ввода
Появится числовая клавиатура для ввода значений.
8. Рабочая скорость станка
Рабочая скорость станка для гибки проволоки – скорость, при которой изготавливаются детали.
Настоятельно рекомендуется при запуске нового изделия на гибку использовать станок на малой скорости (на пример 10%) для предотвращения ошибок программирования.
Нормальная начальная скорость при включении станка – 100 %
Для изменения скорости гибочного станка для проволоки коснитесь окна ввода
Числовой экран позволяет вводить произвольную величину скорости или скорость можно выбрать из двух стандартных значений – 10% или 50% (для этого поставьте напротив величины точку)
= Величина выбрана
= Величина не выбрана
