1. Предисловие. Изображение системы армогиба Хэнбида с цифровым программным управлением


Строительная отрасль в Китае стремительно развивается. Для поддержания интереса к техническим требованиям автоматизации производства кольцевой арматуры со стороны правительства и строительных компаний, Машиностроительный завод ХЭНБИДА постоянно совершенствуется и модернизируется, преодолевая трудности, движется навстречу прогрессу. В конце концов, приложив немало усилий, специалисты завода разработали полностью автоматизированный цифровой гибочный станок для арматуры с системой управления типа HXD4-12C.

Благодаря высоко интегрированному интеллектуальному контролю осуществляется передача материала, удлинение рихтовки, изгиб и резка материала — таким образом, широкий спектр функций заключен в одном станке.

Функциональные особенности:

  1. Полностью автоматизированное многофункциональное оборудование для гибки арматуры, включает в себя функцию рихтовки;
  2. Используется высокоинтеллектуальная система контроля. Можно задавать различные размеры и формы, например, квадратную форму, прямоугольную, форму призмы, многоугольника и так далее;
  3. При обработке материала, начиная с катанки и заканчивая готовой продукцией (кольцевая арматура) формовка производится один раз. Можно укатывать арматуру высокопрочной катанкой при высоких и низких температурах;
  4. Использование серво-электрической технологии повышает точность и эффективность производства, равносильно продуктивности двадцати-тридцати рабочих рук;
  5. Повышена практичность гибочного станка. Для использования оборудования требуется всего один человек, что позволяет экономить человеческие ресурсы;
  6. Экономия первичного материала. При эксплуатации оборудования последовательная формовка позволяет сохранить остатки арматуры.

Гибочное оборудование Хэнбида с цифровым программным управлением используется главным образом в строительстве для холодной прокатки ребра арматуры, для горячей прокатки арматуры, холодного каландрования круглой арматуры и горячая прокатка изогнутых крюков и изогнутых обручей из скрученной круглой арматуры. Данная система контроля упрощает операцию изгиба, повышена прочность и долговечность оборудования, повышена скорость изгиба арматуры. Данной гибочной машиной легко управлять. Оно позволяет экономить энергоресурсы и снизить шумовой фактор. Его можно использовать как на крупных строительных предприятиях, так и на заводах, производящих и обрабатывающих арматуру. Данное оборудование удобно и надежно в использовании, изгиб полностью автоматизирован, ручной контроль выполняется с помощью клавиш, подведенная проволока возвращается автоматически. Гибочный автомат безопасен и высокоэффективен, эффективнее ручной обработки в 5-6 раз. На наружной стороне установлено кодирующее устройство для измерения длины. Предусмотрены широкие границы регулирования градусной меры угла (свободно регулируется от 0 до 180 градусов), возможен изгиб арматуры в форме квадрата, трапеции и U-образного крюка, изгиб с винтовой резьбой 4-10 мм различной геометрической формы. Изделия пригодны для использования в строительстве, при сооружении мостов, прокладке подземных туннелей и других видах инженерных работ.

Изображение системы станка для гибки арматуры с цифровым программным управлением.

Изображения системы управления армогиба Хэнбида с цифровым программным управлением.

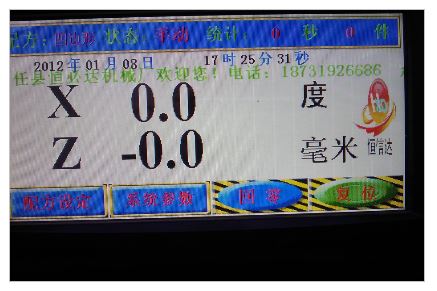

(1)Главный операционный интерфейс системы

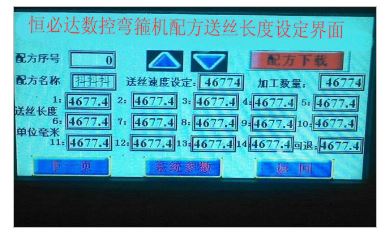

(2)Интерфейс настройки конфигураций

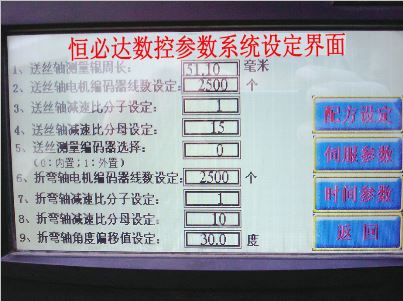

(3)Интерфейс системных параметров

Изображение шкафа управления армогиба Хэнбида с цифровым программным управлением.

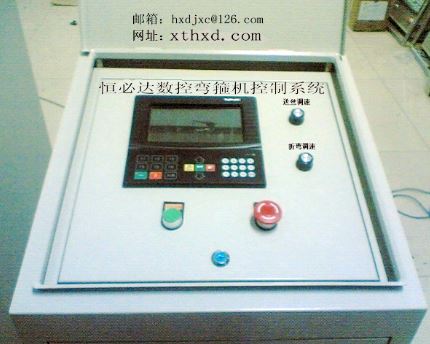

(1) Схема панели шкафа управления

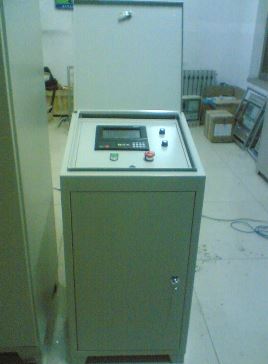

(2)Тип защиты шкафа управления. Внешний вид
