3. Название деталей сварочной машины
- 1. Введение и основные технические параметры
- 2. Указания для работы и расположение оборудования
- ➔ 3. Название деталей сварочной машины
- 4. Схема соединений и установки
- 5. Программа сварки
- 6. Ремонт и техническое обслуживание
Для машины контактной сварки

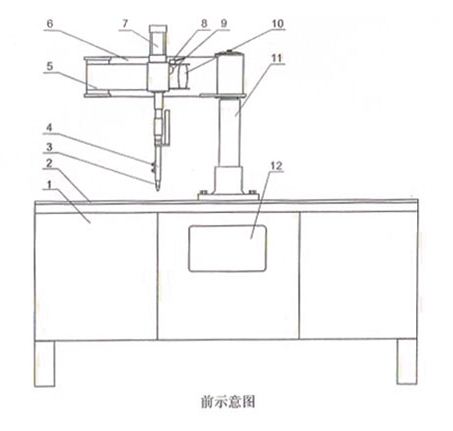

前示意图
Схема передней части
正面部位名称
Название детали передней части
|
Номер |
Название |
Количество |
|
1 |
Корпус |
1 |
|
2 |
Сварочная платформа |
1 |
|
3 |
Электрод |
1 |
|
4 |
Гидроэлектрическая направляющая |
1 |
|
5 |
Переднее плечо |
1 |
|
6 |
Заднее плечо |
1 |
|
7 |
Цилиндр |
1 |
|
8 |
Переключатель давления воздуха |
1 |
|
9 |
Сварочный переключатель |
1 |
|
10 |
Ручка |
1 |
|
11 |
Опора |
1 |
|
12 |
Панель управления |
1 |

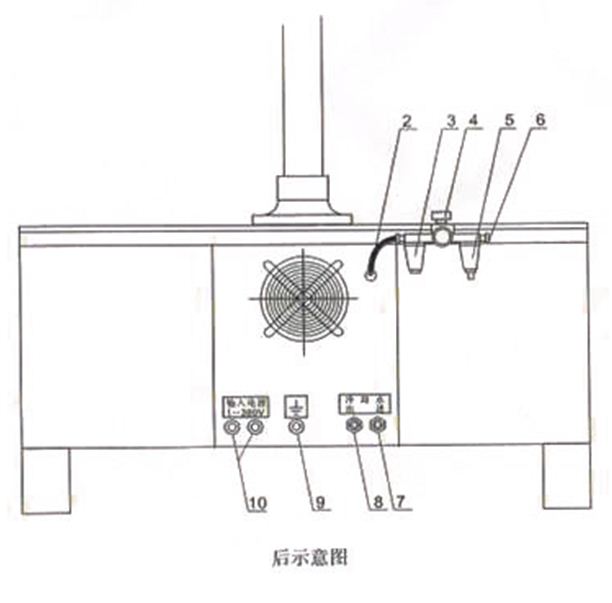

后示意图
Схема задней части
后示意图部件名称
Название детали схемы задней части
|
Номер |
Название |
Количество |
|
1 |
Вентилятор |
1 |
|
2 |
Впускной патрубок |
1 |
|
3 |
Масляная форсунка |
1 |
|
4 |
Клапан регулятора давления |
1 |
|
5 |
Маслоочиститель |
1 |
|
6 |
Входной воздушный клапан |
1 |
|
7 |
Выходной воздушный клапан |
1 |
|
8 |
Водосбросное отверстие |
1 |
|
9 |
Заземление |
1 |
|
10 |
Разъем для питания |
2 |

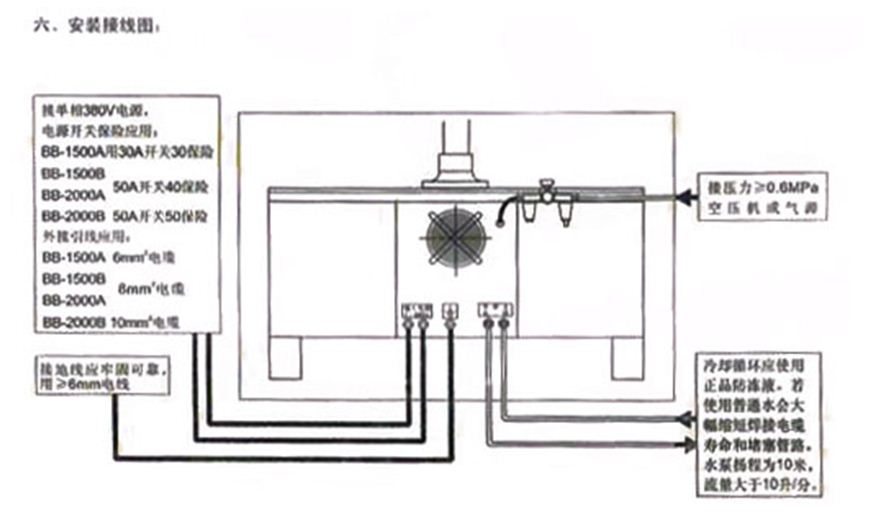

Схема соединений и установки аппаратов контактной точечной сварки серии ВВ
接单相380电源
Подсоедините однофазный источник тока 380В
电源开关保险应用
Вставьте предохранитель кнопки питания
BB－1500A用30A开关30保险
BB－1500B и BB－2000A используйте переключатель 30A и предохранитель 30
BB－2000 Шины, переключатель 50A предохранитель 50A
外接引线应用：
Внешние подключения:
BB－1500A 6мм2 电缆
BB－1500B и BB－2000A 8мм2 электрический кабель
BB－2000B 10мм2电缆
接压力≥0,6 МПа 的清洁空气压缩机气源
Подсоедините компрессор с давлением более 6MПа для подведения чистого воздуха.
冷却循环应用正品防冻液.若使用普通水会大幅缩短焊接电缆寿命和堵塞管路.水泵扬程为10米,流量大于10升/分
В контуре охлаждения необходимо использовать качественный антифриз. Если использовать обычную воду, долговечность сварочного кабеля снизится, а трубка заблокируется. Длина водоприемника водного насоса составляет 10 метров, а расход составляет 10 литров в минуту.
冷却水 охлаждающая вода 电源 источник питания 开机 старт
电源 источник питания 关机 выключение 单次 единичная контактная точечная сварка
连续 бесперебойный 调试 подготовка
焊接 сварка 点动шаговая подача
焊接电缆 сварочный электрический кабель
控制面板示意图
Схема панели управления.
Название деталей панели управления и их описание.
- Переключатель включения/выключения: поверните влево, чтобы выключить аппарат точечной сварки, и вправо, чтобы включить.
- Кнопка сварочного тока: регулировка сварочного тока.
- Шаговый переключатель: регулировка процесса контактной сварки.
- Переключатель подготовки/сварки: переведите в положение вверх, чтобы отрегулировать работу машины контактной точечной сварки, и вниз, чтобы начать сварку. Переключатель единичной/непрерывной сварки: переведите в положение вверх для единичной сварки и вниз для непрерывной.
- Регулировка времени сварки: отрегулируйте время четырех процедур точечной сварки при помощи 4 переключателей DIP. Нажмите верхнюю кнопку, чтобы увеличить время и нижнюю, чтобы сократить.
- Лампочка индикатора питания: означает начало работы.
- Лампочка индикатора охлаждения: Функционирование индикатора. Лампочка должна гореть.
- Защитная трубка: предохраняет контрольную цепь.
控制器示意图Схема контроллера
预压 предварительное давление焊接 сварка 维持 удержание 休止 пауза 单次 единичная
连续 продолжительная 温升 повышение температуры 冷却水 охлаждающая жидкость
焊接电缆 кабель сварки
直点 прямой конец 弯点 изогнутый конец 开机 старт 关机 выключение

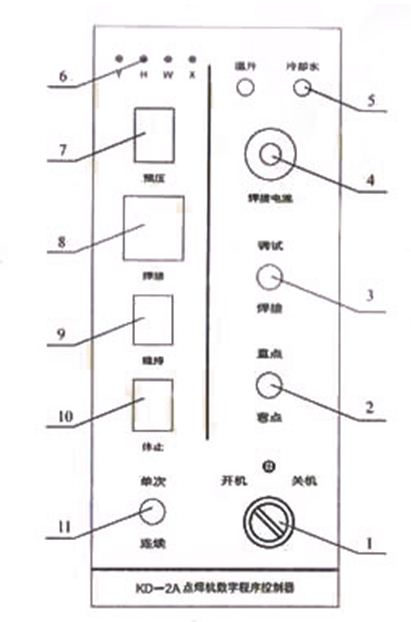

KD－2A点焊机数字程序控制器
KD－2A Цифровой контроллер машины точечной сварки 正面部位名称
Название фронтальных деталей
|
Номер |
Название |
|
1 |
Переключатель аппарата контактной сварки |
|
2 |
Переключение прямой/кривой (для двойных рычагов) |
|
3 |
Переключатель электрорегулировки |
|
4 |
Кнопка регулировки сварочного тока |
|
5 |
Индикатор охлаждающей жидкости |
|
6 |
Отображение программы сварки |
|
7 |
Регулировка времени предварительного давления |
|
8 |
Регулировка времени сварки |
|
9 |
Регулировка времени ожидания |
|
10 |
Регулировка времени паузы |
|
11 |
Переключатель единичной/непрерывной сварки |
前示意图
Схема переднего контроллера

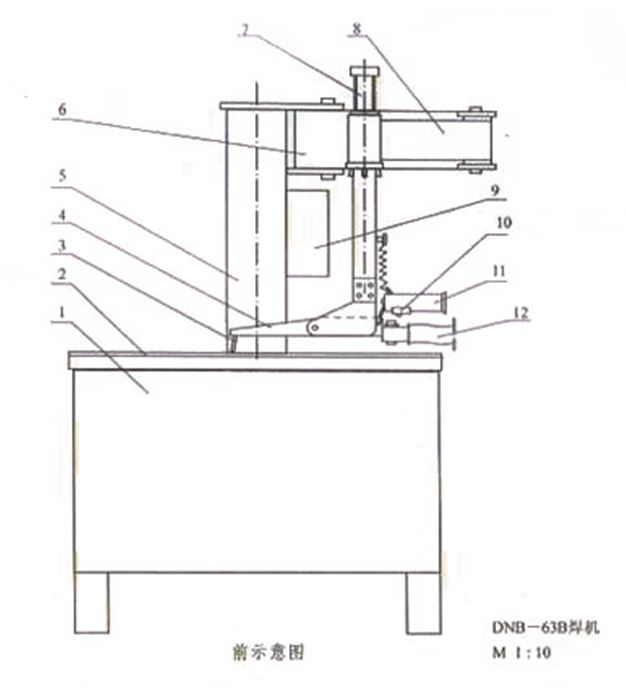

DNB-63B焊机 M 1:10
DNB-63B машина контактной сварки
正面部位名称
|
Номер |
Название |
Количество |
|
1 |
Корпус |
1 |
|
2 |
Сварочная платформа |
1 |
|
3 |
Электрод |
1 |
|
4 |
Плечо точечной сварки |
1 |
|
5 |
Опора |
1 |
|
6 |
Заднее плечо |
1 |
|
7 |
Цилиндр |
1 |
|
8 |
Переднее плечо |
1 |
|
9 |
Контроллер |
1 |
|
10 |
Переключатель сварки |
1 |
|
11 |
Ручка |
1 |
|
12 |
Сварочный кабель |
1 |
