1. Перед началом: подсоедините источники подачи воздуха и охлаждающей жидкости. В этот момент сварочная головка должна быть поднята, охлаждающая жидкость должна вытекать из водовыпуска. Подсоедините внешний источник питания.
  2. Поверните «главный выключатель» на панели управления в положение «вкл» и переведите переключатель «подготовка/сварка» в позицию «сварка». Переведите переключатель «единичная/непрерывная сварка» в нужное положение. Обычно это «единичная  сварка». Снимите защитный кожух со сварочной головки. Производите операцию правой рукой (при использовании машины контактной сварки типа DNB-63A указательный палец находится на петле переключателя. При использовании оборудования типа DNB-80A большой палец нажимает на переключатель цилиндра, а указательный лежит на петле переключателя сварки). Поставьте электрод на свариваемые детали и нажмите на переключатель сварки (при использовании машины точечной сварки DNB-80A нажмите два переключателя одновременно, либо нажмите пневматический переключатель, а затем переключатель сварки) для начала операции.

Ориентировочные параметры для низкоуглеродистой стали

Тип A1

Толщина

0,5+0,5

0,8+0,8

1,0+1,0

1,5+15

1,2+1,2

2+2

Электрический диапазон

1,5-3

2-4

3-5

4-6

16-20

16-20

Диапазон времени сварки



12-16

12-16

14-18

14-18

16-20

16-20

Диаметр электрода



3,5

3,5

5

5

5

7

Тип A2

Толщина

0,5+0,58

0,8+0,8

1,0+1,0

1,5+15

1,2+1,2

2+2

2,5+2,5

3+3

Электрический диапазон

1-2

15-3

2-4

3-5

4-6

5-7

6-8

7-9,5

Диапазон времени сварки



12-16

12-16

14-18

14-18

16-20

16-20

18-24

18-24

Диаметр электрода

3.5

3.5

5

5

5

7

7

7

Примечание: данные, приведенные в таблице, даются для справки. Покупатели могут вносить изменения в зависимости от требований прочности и внешнего вида. Обычно при сильном сварочном токе время сварки сокращается и наоборот. Во время контактной сварки брызг быть не должно. Также можно установить время сварки. Прочность и внешний вид можно менять путем точной регулировки сварочного тока.

  1. Выключение: поверните главный переключатель на панели управления в положение «выкл». Закройте источник подачи воздуха и отключите внешнее питание.

Важно: включайте и отключайте аппарат контактной сварки в соответствии с вышеизложенной процедурой! Нельзя трогать переключатель во время сварки.

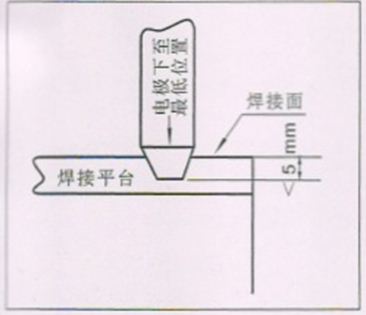

电极下至最低位置 Электрод опускается в самое низкое положение.

焊接平台 Платформа для точечной сварки

焊接面 свариваемая поверхность

  1. Техническое обслуживание и замена верхнего электрода. Диаметр электрода должен подбираться в соответствии с толщиной свариваемой пластины. При износе электрод необходимо восстановить до первоначального диаметра и чистоты. Если свариваемая поверхность электрода не достает уровня на 5 мм ниже рабочего стола (см. схему слева), ее нужно заменить. При помощи инструментального ключа зажмите плоский желоб электрода, чтобы снять верхний электрод. Запрещается откручивать электрод ключом во избежание повреждения прочного примыкания поверхности конуса.
