4. Схема соединений и установки

• 1. Введение и основные технические параметры
• 2. Указания для работы и расположение оборудования
• 3. Название деталей сварочной машины
• ➔ 4. Схема соединений и установки
• 5. Программа сварки
• 6. Ремонт и техническое обслуживание

---

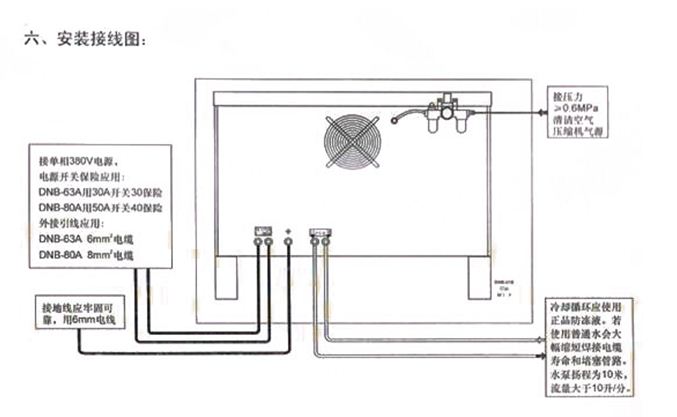

接单相380电源

Подсоедините однофазный источник питания 380В

电源开关保险应用

Установите предохранитель переключателя питания

DNB－63A用30A开关30保险

DNB－63A для переключателя 30A используется предохранитель 30

DNB－80A用50A开关40保险

DNB－80A для переключателя 50A используется предохранитель 40

外接引线应用：

Внешние провода:

DNB－63A 6мм2 电缆

DNB－63A электрический кабель 6мм2

DNB－80A 6мм2电缆

DNB－63A электрический кабель 6мм2

接压力≥0,6 МПа 的清洁空气压缩机气源

Подсоедините компрессор с давлением более 6MПa для подведения чистого воздуха.

冷却循环应用正品防冻液.若使用普通水会大幅缩短焊接电缆寿命和堵塞管路.水泵扬程为10米,流量大于10升/分

В цикле охлаждения необходимо использовать качественный антифриз. Если использовать обычную воду, долговечность сварочного кабеля снизится, а трубка заблокируется. Длина водоприемника водного насоса составляет 10 метров, а расход составляет 10 литров в минуту.

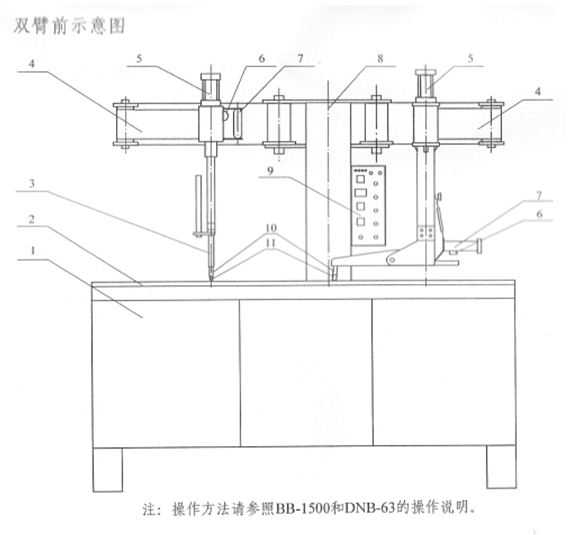

 双前臂示意图

Схема двух плечей (фронтальная проекция)

注：操作方法请参照BB-1500 和DNB-63的操作说明

Примечание: См. инструкцию по эксплуатации к аппаратам контактной сварки BB-1500 и DNB-63

正面部位名称

Название деталей фронтальной проекции

Номер	Название
1	Кожух
2	Сварочная платформа
3	Электродный стержень
4	Качающийся стол
5	Цилиндр
6	Переключатель сварки
7	Ручка
8	Опора
9	Контроллер
10	Соединяющий электродный стержень
11	Съемный конец электрода

Эксплуатация  машины контактной сварки и процедура подготовки.

(Ⅰ) Подготовка перед сваркой

1. Включите воздушный компрессор. Откройте вентиль для выпуска воздуха, когда давление достигнет уровня более 0,6 MПa. Давление в  машине точечной сварки должно составлять 0,35-0,4MПa. Не нужно менять его после регулировки.
2. Включите насос  охлаждающей жидкости и проверьте выпускное отверстие. Давление насоса охлаждающей жидкости составляет 0,1-0,12 MПa.
3. Используйте нужный электрод в соответствии с толщиной свариваемых деталей.
4. Протрите сварочную платформу чистой хлопчатобумажной тканью.
5. Подсоедините переключатель внешнего блока питания.

(Ⅱ) Регулировка параметров точечной сварки (аппарат выключен).

1. Установите время набора давления на «4-6» в «программе выбора времени сварки». Время также можно установить в соответствии с толщиной свариваемых деталей: 4, если толщина менее 4 мм и более 5, если толщина более 5 мм.
2. «Время сварки» в «программе выбора времени сварки» должно быть установлено в соответствии с требуемой силой сварки и сварочным током. Параметры – от 12 до 15.
3. Время удержания обычно составляет 4-6 в «программе выбора времени сварки». 4, если толщина ниже 4, 5-6, если толщина 1,2.
4. Время остановки (пауза) в «программе выбора времени сварки» используется при непрерывной контактной сварке. Оно используется для установки времени движения сварочной головки.

预压

Набор давления

焊接

Сварка

维持

Удержание

休止

Пауза

通过拨码开关对以上各段时间进行调整

Регулировка времени при помощи переключателя DIP

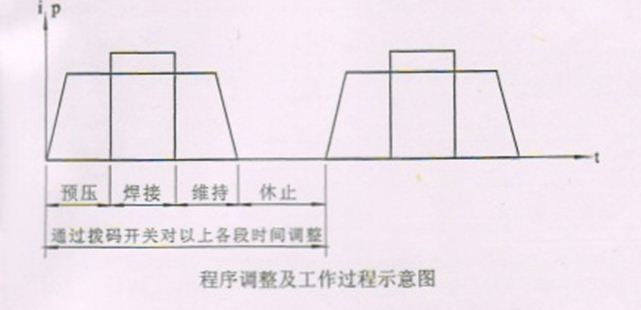

程序调整及工作过程示意图

Схема программы регулировки и рабочего процесса.

   5. Регулировка сварочного тока: ток уменьшается, если ручку сварки повернуть влево, и увеличивается, если ручку повернуть вправо. Ток необходимо регулировать в соответствии с временем сварки. Необходимо настроить небольшое значение для пробной сварки перед началом стандартной процедуры.
