3. Регулировка двигателя

• 1. Начальная страница
• 2. Руководство по эксплуатации
• ➔ 3. Регулировка двигателя
• 4. Непосредственная подача материала при зафиксированном положении стола
• 5. Установка сетки
• 6. Выбор группы
• 7. Процедура установки нового проволочного кондуктора
• 8. Первоначальное реле кондуктора на рабочем столе
• 9. Обслуживание контактной сварки

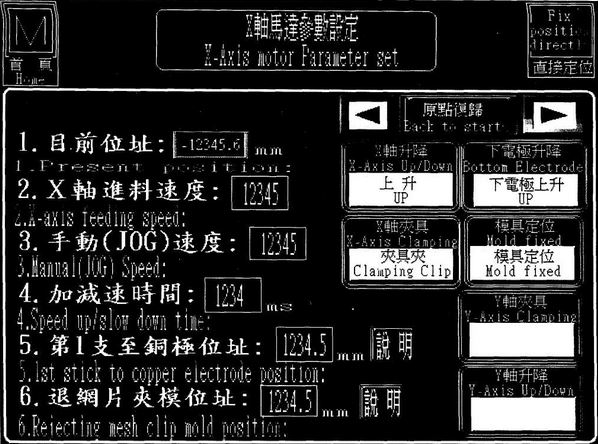

Изменение для осей X\Y (X\Y Axis Circulation): Чем выше параметр, тем больше будет скорость двигателя. Напротив, чем меньше этот параметр, тем медленнее будет работать двигатель. (Должны быть установлены средние данные, вследствие ограниченной скорости).

Время увеличения/снижения скорости по осям X\Y (X\Y Axis Speed-Up& Slow-down time): это время от "O" скорости работы двигателя до установленной рабочей скорости. Оно должно быть синхронизировано с рабочей скоростью двигателя так, чтобы двигатель не производил инерционную вибрацию, во время его перемещения.

Ручная скорость (Manual speed): Это - рабочая скорость двигателя во время ручного режима сварки.

1-ая поперечная проволока для опускания электрода: Эти данные должны быть больше, чем размер внешнего корпуса.

[См. прилагаемую диаграмму 1]

Положение сетки после выброса (Mesh Position After Ejecting): положение выбрасываемой сваренной сетки.

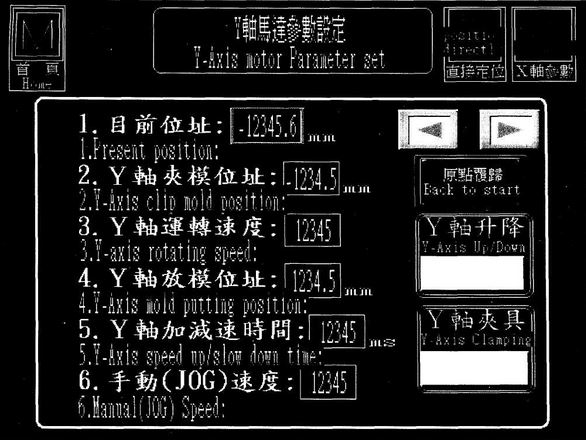

[См. прилагаемую диаграмму 2] ось Y

Кондукторы в извлеченном положении (Jigs Laying Position): положение выброшенных сваренных сеток, для их съема оператором. Оно должно быть больше, чем для кондукторов в фиксированном положении.
