2. Спецификации. Отслеживание движения


  1. Источник питания сварочного узла: 220В ~, 50/60Гц 10%

  2. Источник питания пульта управления: 110В ~ от источника питания сварочного узла.

  3. Тип управления: синхронный. Переключатели сенсорного типа.

  4. Число режимов сварки: 15

  5. Система обеспечения давления: 2. 110В ~.

  6. Настраиваемые параметры контактной сварки:

  • Время зажима: 01-99 Гц, 15 положений
  • Время сварки: 00-99 Гц, 15 положений
  • Выдержка: 00-99, 15 положений
  • Время между точками: 01-99 Гц, 15 положений
  • Регулировка силы тока: 00-99Гц, 15 положений
  • Время возрастания тока: 00-99, 15 положений
  • Внешние входящие сигналы: электрические реле, микропереключатели, бесконтактные переключатели, и т.п.
  • Внешний сигнал на выходе: электромагнитный клапан, 110В ~

Внутренние настройки

DSW


4-1 DSW 1-3

DSW 1-3: устанавливает время зажима.

DSW 1 соответствует 1

DSW 2 соответствует 2

DSW 3 соответствует 4

Если все DSW 1-3 включены, то значение будет 1+2+4=7 Гц.

Принцип работы: при нажатии ножного переключателя программа вычисляет сумму значений DSW1-3 и отрабатывает необходимое время зажима. Правильная настройка времени зажима ускоряет весь процесс контактной точечной сварки.

4-2 DSW 4

Данный ключ отвечает за синхронные входные сигналы. Переставить в положение «OFF».

4-3 DSW 5

Данный ключ зарезервирован для тестирования и подтверждения сигналов.

Переставить в положение «OFF».

4-4 DSW 7-8

DSW 7-8 - используются для настройки времени сварки.

DSW 7 – соответствует 1. DSW 8 – соответствует 2. Если оба ключа находятся в положении «ON», то значения складываются: 1+2=3 Гц.

Принцип работы: По окончанию сварки программа начинает отрабатывать время выдержки или время между точечной сваркой. Если ключи DSW 7-8 включены, то программа отработает необходимое время. Например, если время сварки составляет 5 Гц, и оба ключа включены, то общее время будет 8 Гц.

4-5 DSW 6

Используется 4 и 15 каналами.

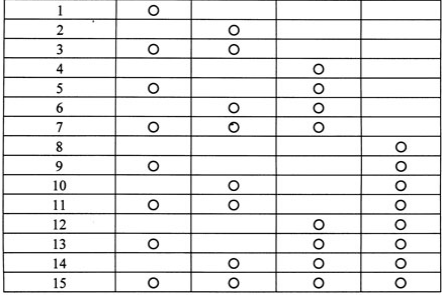

Если ключ DSW6 в положении «OFF»:

Начальные условия Начало работы 1 Начало работы 2 Начало работы 3 Начало работы 4




Когда DSW6 включен, то есть возможность выбора номера канала с пульта управления. Например, выбран режим №5, первый пусковой переключатель запустит программу 5, переключатель 3 запустит программу 7, а переключатель 4 – программу 8.

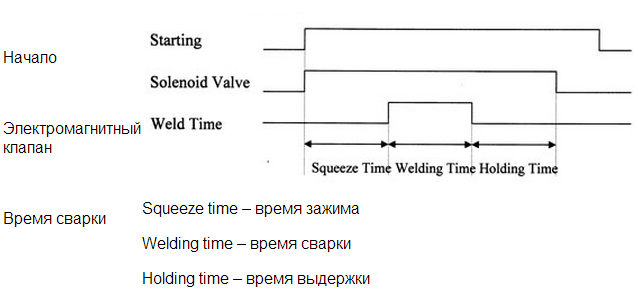

Отслеживание движения



Устранение неполадок

Код неисправности

Причина

Устранение

Е1

Требует осмотра и наладки Обратиться к продавцу

Е2

Проблемы и главным источником питания Проверить изоляцию и главный переключатель питания.

Не горят световые индикаторы на пульте

Нет питания Проверить изоляцию и главный переключатель питания.

Не работает ножной переключатель

Неисправен переключатель или интегральная плата См. LED1- LED8

Нет давления

Неисправен электромагнитный клапан или источник давления См. LED9 - 10

Нет питания

Соединение для тиристора

См. LED 16-17

Значение показаний световых индикаторов

Код

Назначение

Примечание

LED1

Резервный ввод 1

Вход оптопары

LED2

Резервный ввод 2

Вход оптопары

LED3

Резервный ввод 3

Вход оптопары

LED4

Резервный ввод 4

Вход оптопары

LED5

Резервный ввод 5

Вход оптопары

LED6

Резервный ввод 6

Вход оптопары

LED7

Резервный ввод 7

Вход оптопары

LED8

Резервный ввод 8

Вход оптопары

LED9

Электромагнитный клапан 1

110В переменного тока, 1А

LED10

Электромагнитный клапан 2

110В переменного тока, 1А

LED11

Время сварки

Вход оптопары

LED12

Время выдержки

Вход оптопары

LED13

Время между точками

Вход оптопары

LED14

Время зажима

Вход оптопары

LED15

Сварка

Вход оптопары

LED16

Сигнал триодного тиристора



LED17

Сигнал триодного тиристора



 * Спецификации:

(1) Модели серий:SB

Таблица: 1-1

Модели машин стыковой сварки    SB-200 SB- 300 SB- 600
Номинальная мощность КВА 20 30 60
Номинальное напряжение В 220/380 220 / 380 220 / 380
Расчетная частота Гц 50/60 50/60 50/60
Допустимый разброс % 10 10 10
Максимальный ток короткого замыкания A 9,000 10,000 16,000
Применимый диаметр провода мм Ø 1.2-4.0 Ø 1.2-6.0 Ø 1.2-8.0

Замечание: максимальный ток сварки составляет около 90 % от самого высокого тока короткого замыкания.

Режим работы при номинальной мощности составит 50% при максимальном токе сварки.
