5. Отслеживание движения. Устранение неполадок.
- 1. Система управления процессом сварки
- 2. Функции рабочего дисплея. Глава 1
- 3. Функции рабочего дисплея. Глава 2
- 4. Спецификации и внутренние настройки
- ➔ 5. Отслеживание движения. Устранение неполадок.

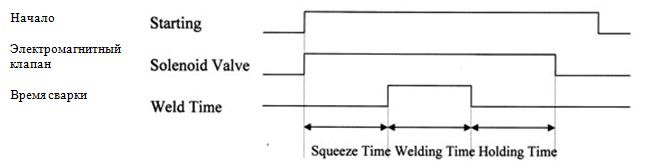

Отслеживание движения
Squeeze time – время зажима
Welding time – время контактной точечной сварки
Holding time – время выдержки
Устранение неполадок
|
Код неисправности
|
Показания светового индикатора |
Причина |
Устранение |
|
Е1 |
|
Требуется осмотр и регулировка |
Обратиться к продавцу |
|
Е2 |
Уровень напряжения питания аппарата контактной сварки не рабочий |
Проблемы с полярностью включения и главным источником питания |
Проверить трубку безопасности и главный переключатель питания. |
|
Е3 |
Недостаточно охлаждающей воды |
Температура охлаждающей воды слишком высокая |
Проверить отсутствие зажима трубок с охлаждающей водой, и достаточный объем воды |
|
Е4 |
Проблемы с триодным тиристором |
Вышел из строя триодный тиристор или обрыв управляющих проводов |
Обратиться к продавцу |
|
Не горят световые индикаторы на пульте |
|
Нет питания |
Проверить трубку безопасности и главный переключатель питания. |
|
Не работает ножной переключатель |
|
Неисправен переключатель или интегральная плата |
См. LED1- LED8 |
|
Нет давления |
|
Неисправен электромагнитный клапан или источник давления |
См. LED9 - 10 |
|
Нет питания |
|
Соединение для триодного тиристора |
См. LED 16-17 |
Значение показаний световых индикаторов
|
Код |
Назначение |
Примечание |
|
LED1 |
Резервный ввод 1 |
Вход оптопары |
|
LED2 |
Резервный ввод 2 |
Вход оптопары |
|
LED3 |
Резервный ввод 3 |
Вход оптопары |
|
LED4 |
Резервный ввод 4 |
Вход оптопары |
|
LED5 |
Резервный ввод 1 |
Вход оптопары |
|
LED6 |
Резервный ввод 2 |
Вход оптопары |
|
LED7 |
Резервный ввод 3 |
Вход оптопары |
|
LED8 |
Резервный ввод 4 |
Вход оптопары |
|
LED9 |
Электромагнитный клапан 1 |
110В переменного тока, 1А |
|
LED10 |
Электромагнитный клапан 2 |
110В переменного тока, 1А |
|
LED11 |
Время точечной сварки |
Вход оптопары |
|
LED12 |
Время выдержки |
Вход оптопары |
|
LED13 |
Время между точками |
Вход оптопары |
|
LED14 |
Время зажима |
Вход оптопары |
|
LED15 |
Контактная сварка |
Вход оптопары |
|
LED16 |
Сигнал триодного тиристора 1 |
|
|
LED17 |
Сигнал триодного тиристора 2 |
|

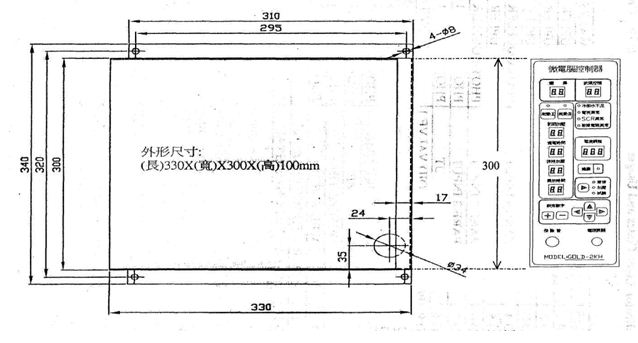

Внешняя форма контроллера
