Руководство пользователя

Компания благодарит  Вас за выбор нашего контроллера для  системы управления процессом точечной сварки. Компания предоставляет всестороннюю технологическую и эксплуатационную поддержку в период гарантийного обслуживания и последующей эксплуатации сварочного оборудования.  Уверенны, что положительный опыт работы на нашем оборудовании будет способствовать приобретению новых станков нашего производства и объединения их в единую технологическую линию, с целью оптимизации производственных процессов и решения технологических задач.

Перед началом эксплуатации аппарата точечной сварки необходимо подробно изучить данное руководство по эксплуатации. К работе на сварочном оборудовании допускаются опытные и имеющие соответствующую квалификацию сотрудники.

Содержание
1. ПОДГОТОВКА:
    1.1 Проверка списка частей и аксессуаров 1
    1-2 Схема подключения терминалов (контактов)  1
    1-3 Электрическая схема  2
    1-4 Панель управления  3
2. Функции рабочего дисплея 4
3. Спецификации 6
4. Внутренние настройки 7
5. Отслеживание движения 9
6. Неисправности и их устранение 9
7. Значение показаний световых индикаторов 10
8. Внешняя форма контроллера 12


1. Подготовка:

1.1 Проверить список частей и аксессуаров
После приобретения Контроллера, следует проверить наличие следующих частей:

(1) Блок управления  1 шт.
(2) Провода (10 проводов/набор) 1 шт.
(3) Запасной предохранительный клапан 2 шт.
(4) Руководство пользователя 1 шт.


1.2 Схема подключения терминалов (контактов)
01 -  Переключатель пусковой (II)
02 -  Переключатель пусковой (I)
03 -  Переключатель пусковой общий (E)
04 -  Клапан электромагнитный (II)
05 -  Клапан электромагнитный (I)
06 – Подключения клапанов общая точка (E)
07-  Выход G2
08 - Выход К2
09 - Выход К1
10 – Выход G1
11- Вход электропитания (220 В ~)
12 – Вход электропитания (220 В ~)
13 – Вход электропитания (110 В ~ источник тока (трансформаторный) 220В ~)
14- Вход электропитания (110 В ~ источник тока (трансформаторный) 220В ~)

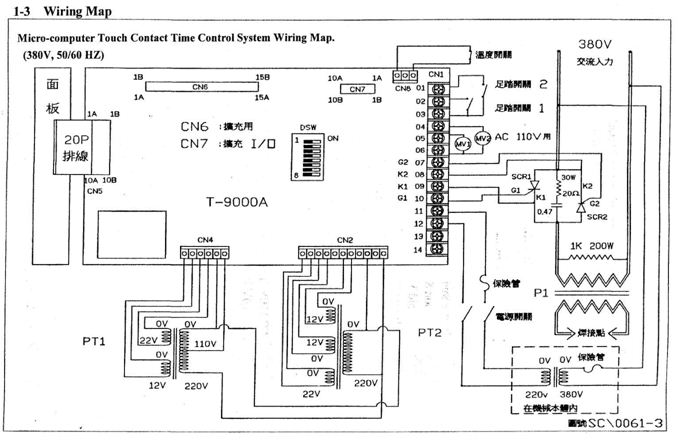

1.3 Электрическая схема

Схема соединений системы управления сенсорной клавиатуры микрокомпьютера (380 В, 50/60 Гц)

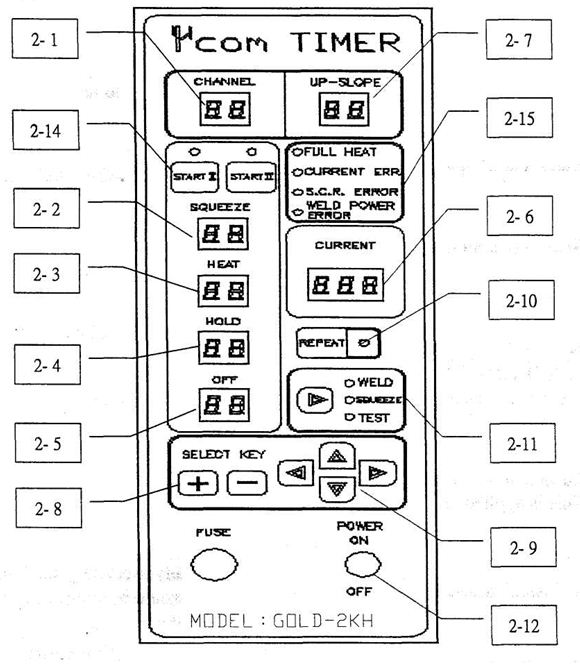

 1.4 Панель управления
