Основная конструкция машины для контактной сварки проволочных сеток включает устройство подачи поперечной проволоки, устройство подачи продольной проволоки, вытягивающее устройство сетки, сварочный трансформатор, верхний электрод, придавливаемый верхней балкой, нижний электрод, установленный на нижней балке, устройство наложения поперечной проволоки. Все устройства устанавливаются на раме двери, которая формирует прочную и удобную для пользователя основную раму машины. Ниже представлена рабочая процедура (Приложение 1) для основной конструкции машины многоточечной контактной сварки сетки.

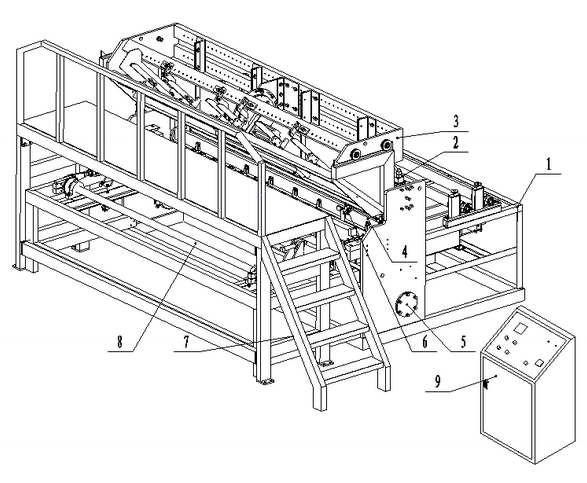

Основная сварочная рама

  1. Компактная и прочная рама сварена из толстолистовых пластин и стального профиля. На основной сварочной раме монтированы сварочные трансформаторы, верхняя балка, нижняя балка, вытягивающее устройство сетки, устройство наложения поперечной проволоки и загрузочный отсек поперечной проволоки.
  2. Верхняя балка
    На верхней балке установлен подвижный верхний электрод, путём перемещения которого регулируется шаг продольной проволоки в диапазоне от 50 мм до 200 мм.
  3. Загрузочный отсек поперечной проволоки
    Поперечная проволока автоматически подаётся из загрузочного отсека с помощью вращающегося дискового питателя с приводом от шагового двигателя. Эта конструкция является новаторской и имеет национальный патент.
  4. Нижняя балка
    На нижней балке установлены подвижные нижние электроды, путём перемещения которых регулируется шаг продольной проволоки в диапазоне от 50 мм до 200 мм. Нижние электроды подключены к сварочному трансформатору. Когда нижняя балка приходит в нижнее положение, создаётся сварочный контур.
  5. Главная ось
    С помощью главной оси производится подъём и опускание верхней балки, а также вытягивание сетки и наложение поперечной проволоки.
  6. Устройство наложения поперечной проволок
    Когда из загрузочного отсека подаётся одна поперечная проволока, устройство наложения поперечной проволоки выравнивает проволоку для сварки. Края сетки однородны и не требуют обрезки, что экономит время и материал.
  7. Подающий стол для поперечной проволоки (приобретается отдельно)
    Служит для хранения и упрощения подачи проволоки в загрузочный отсек поперечной проволоки.
  8. Вытягивающее устройство сетки
    Включает в себя двусторонний эластичный стяжной стержень и устройство позиционирования шага поперечной проволоки для тонкой регулировки.
  9. Электрический шкаф управления
    Служит для управления работой машины.

ПРИЛОЖЕНИЕ 1

Подъём верхних электродов
Выравнивание поперечной проволоки
Начало работы устройства наложения поперечной сетки
Срабатывание тиристора и начало сварки
Сварка точки пересечения проволок и сжатие до охлаждения
Обрезка проволоки при достижении достаточной длины
Запуск машины
Смещение вытягивающих захватов назад
Подъём верхнего электрода до верхней мёртвой точки
Включение счётчика
Подача поперечной проволоки
Начало вытягивания сетки захватами
Прижимание проволок верхним электродом в точке пересечения
