5. Установка, регулировка и проверка

1. Установка

Установка машины контактной сварки выполняется легко и удобно. Просто установите машину на ровный пол без анкерного болта.

2.1 Регулировка

При поставке контактная сварка точно отрегулирована. Все важные детали, особенно индуктивные переключатели, находятся в надлежащем состоянии. Поэтому пользователь может не выполнять регулировку перед началом работы, регулировка потребуется в случае неисправности, вызванной неправильной работой.

2.2 Пользователь должен ознакомиться с процедурой регулировки важных деталей и выполнять регулировку в процессе работы.

2.3 Регулировка нижнего электрода

2.3.1 Крепления нижнего электрода находятся на токопроводящей пластине. Токопроводящая пластина нижнего электрода состоит из верхней токопроводящей медной пластины в трансформаторе, изоляционной планки и нижней токопроводящей медной пластины в трансформаторе. Чтобы снять крепления нижнего электрода, ослабьте крепёжные винты.

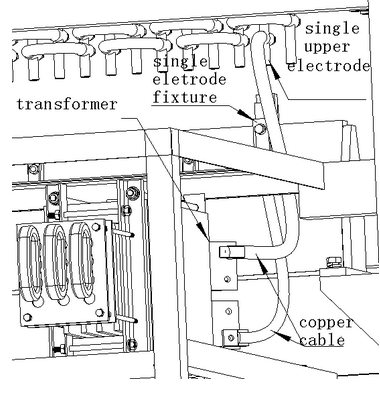

2.3.2 Все контактные поверхности медных деталей должны быть чистыми и обладать высокой электропроводностью. Передние и задние токопроводящие медные пластины являются выходной клеммой для мощности сварки. Для генерации тока крепление одного нижнего электрода, свариваемая перекрестная точка проволоки, два верхних электрода и медная проволока, соединяющая верхние электроды, должны образовать закрытый контур. Нижние электроды парные. Иногда нижние электроды могут быть не в паре в связи с отношением между шириной сетки и свариваемым пространством продольной проволоки. В этом случае подключите один конец медной проволоки к верхнему электроду, совмещая с нижним электродом, а другой конец с противоположной стороны к токопроводящей пластине нижнего электрода, что сформирует закрытый контур.

медный кабель

крепление одного электрода

один верхний электрод

трансформатор

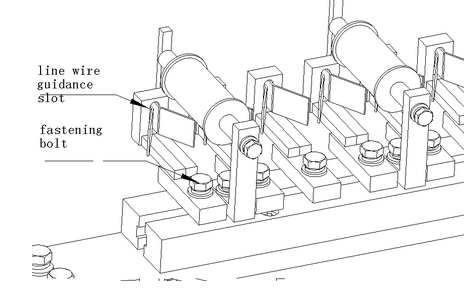

2.4 Регулировка шага продольной проволоки

Ослабьте крепежные болты на направляющей трубке и отрегулируйте её положение в соответствии с требуемым шагом продольной проволоки. Направляющая трубка продольной проволоки влияет на точность размера ячейки сетки. При неправильной регулировке трубки, шаг продольной проволоки будет неравномерным.


крепёжный болт

направляющее отверстие продольной проволоки

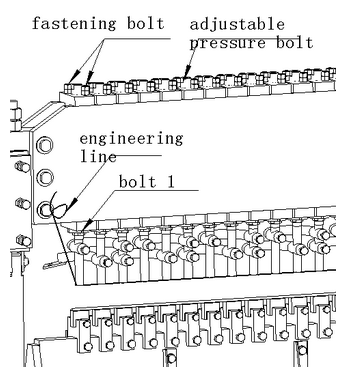

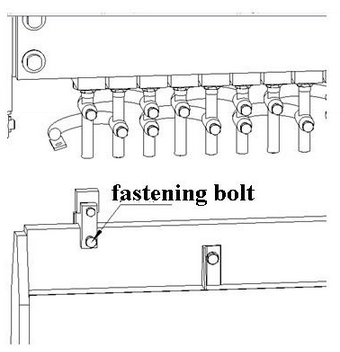

2.5 Регулировка верхнего электрода

2.5.1 Регулировка шага контактов верхнего электрода

Ослабьте крепёжные винты на контактах верхних электродов и приведите их в подходящее положение в соответствии с требуемым шагом продольной проволоки и положением контактов нижнего электрода.

Затяните винты и проверьте свободность хода верхнего электрода вверх-вниз.

2.5.2 Отрегулируйте равномерность и положение по горизонтали контактов верхних электродов, т.е. выровняйте выступающие части верхних электродов с обоих концов верхней балки. Отрегулируйте давление верхних электродов в соответствии с размером проволоки. Затяните крепёжные винты. При вращении по часовой стрелке давление повышается, при вращении против часовой стрелки – снижается.


инженерная линия

болт 1

болт регулировки давления

крепёжный болт

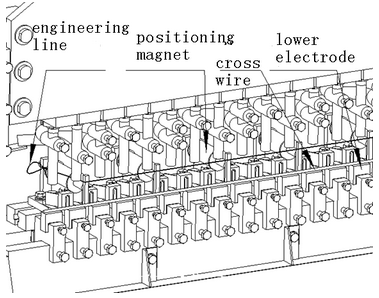

2.6 Регулировка юстировочного магнита

Выровняйте поверхности арматуры по линейке или прямой нити накала. Если поверхности не выровнены, сетка вогнётся в центре или на периферии.

Поместите выровненную поперечную проволоку на поверхность арматуры так, чтобы проволока была в центре контактов нижнего электрода. При наличии отклонений, поправьте положение проволоки.

нижний электрод

поперечная проволока

юстировочный магнит

инженерная линия

2.7 Регулировка вытягивающего устройства сетки

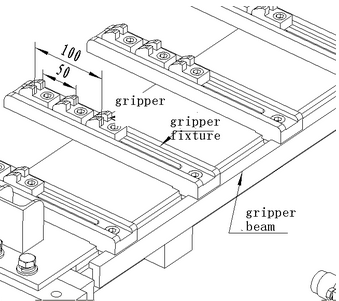

2.7.1 Вручную включите основной двигатель в нормальном направлении (главная ось должна вращаться по часовой стрелке с точки зрения оператора, стоящего у кнопки управления) так, чтобы вытягивающая поперечная балка дошла до самой дальней точки от позиционной арматуры, и затем сместите первый ряд вытягивающих захватов к позиционной арматуре, выровняв захваты по линейке или бечёвке. Расстояние между первым рядом вытягивающих захватов и арматурой должно составлять значение кратное размеру ячейки сетки плюс 5 мм. Расстояние между первым и вторым рядом вытягивающих захватов должно соответствовать шагу продольной проволоки. Расстояние между третьим и первым рядом вытягивающих захватов должно быть в два раза больше шага продольной проволоки. Например, если шаг продольной проволоки составляет 50 мм, то расстояние между первым и вторым рядом вытягивающих захватов должно составлять 50 мм, а третий ряд захватов должен находиться на расстоянии 100 мм от первого ряда.

захват

крепление захвата

балка с захватами

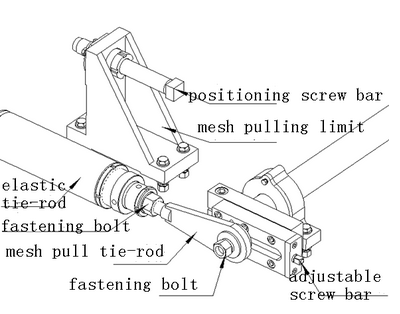

2.7.2 Регулировка длины вытягивания проволочной сетки представляет собой регулировку шага поперечной проволоки.

2.7.2.1 Приведите оба винтовых ограничителя в предельное положение.

2.7.2.2 Запустите контактную сварку на малой скорости и измерьте фактическую длину вытягивания сетки. Если она не совпадает с требуемым шагом поперечной сетки, ослабьте крепёжный болт, соединяющий стяжной стержень и регулируемую рукоятку, и поверните регулируемые винтовые ограничители. При повороте по часовой стрелке длина вытягивания увеличивается, при повороте против часовой стрелки – уменьшается.

Измерьте длину хода вытягивающей балки и задайте относительный эксцентриситет рукояток по обеим сторонам балки, чтобы установить длину хода соответствующих сторон балки. Длина хода должна на 10 мм превосходить размер ячейки сетки. Убедитесь в правильности измерений и затяните винтовые гайки. Если стороны не выровнены, свариваемая сетка будет скошена.

2.7.2.3 Запустите аппарат контактной сварки на малой скорости так, чтобы длина вытягивания сетки дошла до нижней мёртвой точки, т.е. приведите регулируемую ручку в самое дальнее положение относительно электродов, и выключите машину. Отрегулируйте оба ограничителя вытягивания сетки и уприте их в балке крепления захватов вытягивания, а затем сдвиньте на 5 мм в направлении электродов. При необходимости выполните тонкую регулировку длины вытягивания. При повороте винтовых ограничителей по часовой стрелке длина вытягивания уменьшается, при повороте против часовой стрелки – увеличивается.

эластичный стяжной стержень

крепёжный болт

крепёжный болт

стяжной стержень вытягивания сетки

регулируемый винтовой ограничитель

юстировочный винтовой ограничитель

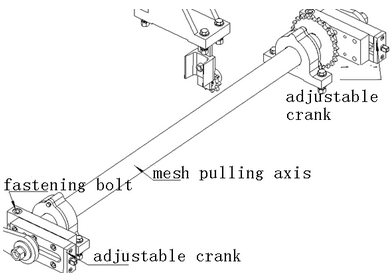

2.7.3 Регулировка времени вытягивания сетки

Рукоятка вытягивания сетки и основная часть машины двигаются относительно друг друга. Вручную сместит сварочную машину так, чтобы верхний электрод находился на двойном расстоянии проволоки от нижнего электрода. Рукоятка должна находиться в мёртвой нижней центральной точке вытягивания сетки. Если это не так, снимите цепь, соединённую с валом вытягивающего устройства, приведите вал в указанное выше положение и закрепите цепью.


ось вытягивания сетки

регулируемая рукоятка

регулируемая рукоятка

крепёжный болт

2.7.4 Регулировка положения устройства вытягивания проволочной сетки

Вручную приведите аппарат контактной сварки в положение нижней мёртвой точки (макс. расстояние между электродом и станиной), измерьте расстояние между фиксирующей арматурой и первым рядом захватов. Расстояние должно составлять значение кратное размеру ячейки плюс 5 мм (5 мм является коэффициентом сжатия растянутого стержня). Учитывайте, что при смещении захвата в верхнюю мёртвую точку в направлении электрода он не должен прийти в соприкосновение с электродом, станиной или другими деталями. Необходимо обеспечить достаточное пространство для работы машины.

2.8 Регулировка времени подачи поперечной проволоки

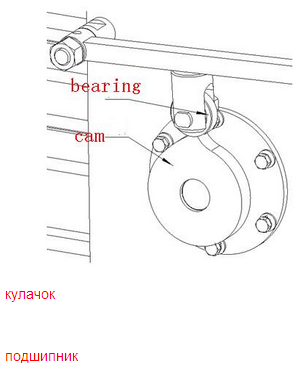

2.8.1 Вручную включите главный двигатель на малой скорости и поднимите верхний электрод на расстояние около 50 мм от нижних электродов. Затем ослабьте крепежи кулачка на одной стороне главной оси, выровняйте выступ кулачка с подшипником на продольной балке и затяните крепежи кулачка

2.8.2 Включите главный двигатель сварочного аппарата на малой скорости и поднимите верхний электрод в положение верхней мёртвой точки. Затем ослабьте винт на индукторе концевого выключателя подачи поперечной проволоки и выровняйте индуктор и соответствующий концевой выключатель. Расстояние между индуктором и соответствующим концевым выключателем должно быть в пределах 2 мм.

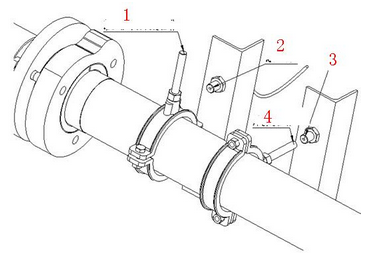

Прим.: Индуктор не должен касаться концевого выключателя (см. рис. ниже).




  1. Индуктор концевого выключателя подачи поперечной проволоки

  2. Концевой выключатель подачи поперечной проволоки

  3. Концевой выключатель сварки

  4. Индуктор концевого выключателя сварки

2.9 Регулировка времени сварки

2.9.1 Опустите верхний электрод в положение нижней мёртвой точки, ослабьте винт на индукторе выключателя сигнала сварки и выровняйте индуктор и концевой выключатель сигнала сварки. Затяните винт так, чтобы расстояние между концевым выключателем и индуктором было в пределах 2 мм.

Прим.: Убедитесь, что индуктор не касается концевого выключателя.

2.9.2 Время сварки является ключевым параметром, однако о её регулировке часто забывают. Слишком раннее или слишком позднее время сварки ухудшает эффективность сварки и вызывает чрезмерное искрение, что может затруднить сварку или препятствовать ей.

2.10 Регулировка времени наложения поперечной проволоки

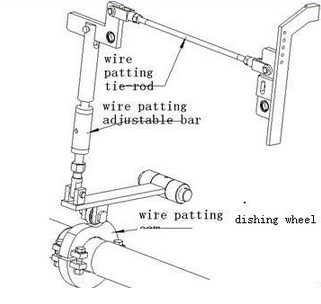

2.10.1 Вручную включите главный двигатель контактной сварки на малой скорости и опустите верхний электрод в положение на расстоянии около 10 мм от верха пластины наложения поперечной проволоки. Затем ослабьте вогнутое колесо на главной оси и выровняйте вогнутое отверстие и продольную балку. Затяните крепежи.

вогнутое колесо

кулачок

регулируемый сержень

стяжной сержень

2.10.2 Отрегулируйте длину продольной балки, т.е. расстояние между пластиной наложения поперечной проволоки и центром первой продольной проволоки.

Не допускайте преждевременного наложения поперечной проволоки. В этом случае поперечная проволока может попасть на сваренную прежде поперечную проволоку. Если положение предыдущей проволоки нарушено, может нарушиться и положение следующей проволоки. Если наложение происходит слишком поздно, пластина наложения может быть прижата верхним электродом, что может привести к её разрушению.
