6. Общие сведения по системе управления

1. Система управления машины для контактной сварки проволочных сеток состоит из отсека управления главным двигателем, отсека управления сваркой и отсека подачи поперечной проволоки.1.1 Отсек управления главным двигателем

Включает в себя кнопки управления (Start [Пуск] и Stop [Стоп]), пусковое реле главного двигателя, реле останова типа CNC, ручку регулировка скорости главного двигателя, преобразователь частоты главного двигателя. Нажмите кнопку Start [Пуск], реле замкнется, на преобразователь частоты будет передан сигнал запуска главного двигателя. Ручка регулировки скорости главного двигателя позволяет настраивать скорость вращения двигателя от 0 до 1400 об/мин. Нажмите кнопку Stop [Стоп] во время работы двигателя, реле разомкнется, что приведет к останову двигателя.  Обычно, когда процесс сварки машины приостановлен, клеммы 16 и 17 главной печатной платы отключены, главная печатная плата автоматически отправляет сигнал останова, что приводит к замыканию реле останова CNC и к останову главного двигателя.

Отсек управления сварочной машины состоит из сварочного трансформатора, кремниевого управляемого тиристора, тумблерного переключателя времени сварки, синхронного трансформатора и печатной платы. Напряжение источника питания преобразуется посредством синхронного трансформатора и поступает в виде синхронного сигнала на печатную плату. После обработки печатной платой синхронный сигнал и сигнал сварки формируют пусковой сигнал кремниевого управляемого тиристора, включающий тиристор. После включения тиристора, трансформатор преобразует выходное напряжение в энергию сварки. Имеются 8 режимов регулировки сварочного тока. Для регулировки сварочного тока используются три ручки на панели трансформатора. Имеется возможность регулировки времени сварки от 10 мс до 100 мс. Регулировка осуществляется с помощью тумблера на рабочей панели шкафа управления.  0 – максимальное время сварки, 1 – минимальное время сварки.


Режимы регулировки тока

VIII - макс. ток


Ⅰ
2 2 2
Ⅴ
2 2 1
Ⅱ
1 2 2
Ⅵ
1 2 1
Ⅲ
2 1 2
Ⅶ
2 1 1
Ⅳ
1 1 2
Ⅷ
1 1 1

Положение ручек трансформатора для III режима сварочного тока:


1.3 Устройство подачи поперечной проволоки состоит из двигателя, шагового привода двигателя, бесконтактного переключателя, дискового переключателя подачи. Индуктор переключателя сближается с бесконтактным переключателем, бесконтактный переключатель включается, затем сигнал включения преобразуется в импульсный сигнал шагового привода главной печатной платой. Шаговый привод запускает двигатель. Когда поперечная проволока, требующая сварки, приблизится к дисковому бесконтактному переключателю подачи, он включится и на шаговый привод через главную печатную плату будет отправлен сигнал останова двигателя.

2. Инструкция по работе с панелью управления электрического шкафа управления

2.1 Переключатель питания:

Служит для управления мощностью главной печатной платы и печатной платы шагового привода.Помните, если отключен переключатель питания, то главный мотор все еще может быть запущен, так как реле останова CNC не может быть замкнуто.

2.2 Кнопка Start [Пуск]

Служит для запуска главного двигателя. Если переключатель питания включен, главный двигатель может быть запущен, если установка точек сварки не выполняется. Если значение выполняется, кнопка Start [Пуск] не работает. Если переключатель питания отключен, кнопка Start [Пуск] работает, даже если предустановленное значение точек сварки достигнуто.

2.4 Подача поперечной проволоки вручную:

Всякий раз при нажатии этой кнопки, двигатель подает одну поперечную проволоку. При подаче поперечной проволоки шаговым двигателем, на главной печатной плате загорается световой индикатор D10.

2.5 Переключатель сварки

Служит для управления процессом сварки. Если переключатель отключен, машина контактной сварки не может выполнять сварку проволоки. При проведении предварительных испытаний, имеется возможность выполнить пуск машины без проволоки. Для проведения испытания отключите переключатель сварки и запустите машину.

2.6 Счетчик

Счетчик служит для подсчета и записи значения шага сварки. Диапазон счета составляет от 1~9999 ( x1, x10, x100), (x1, x10, x 100). Переключение выполняется с помощью тумблера на панели управления.

Примечание: Машина выполнит автоматический останов по достижении предустановленного значения точек сварки. В этом случае, для продолжения работы необходимо произвести сброс счетчика до перезапуска машины.

3. Пробный запуск

Перед поставкой заказчику машина многоэлектродной сварки проходит тщательную наладку на  заводе-изготовителе  на основании  требований клиента. При получении машины  проверьте наличие и состояние всех деталей.

В случае отсутствия или ослабления некоторых деталей необходимо произвести нижеописанную процедуру.

Следуйте нижеописанной процедуре:

3.1 Отключите сварочную машину от сети электропитания и нанесите смазку на все подвижные  части машины.

3.2 Включите переключатель, для измерения напряжения источника питания, оно должно быть в пределах 360-400 В. Не включайте машину, если уровень напряжения превышает данный диапазон.

3.3 Разомкните переключатель питания шкафа управления, замкните переключатель сварки кнопки управления, переключите регулятор главного двигателя на минимальное значение. Нажмите кнопку Start [Пуск], чтобы запустить главный двигатель (если не запустился, проверьте наличие проволоки в бункере). Медленно поверните переключатель регулировки скорости главного двигателя и обратите особое внимание, на правильность направления вращения двигателя и взаимодействие частей аппарата контактной сварки.

3.4 В зависимости от размера проволоки, ячеек сетки и напряжения, отрегулируйте уровень сварочного тока трансформатора (самый низкий) и время сварки (самое короткое). Внимание: Уровни сварочного тока трансформатора переключаются последовательно. Переключение уровней следует осуществлять с выключенным питанием.

3.5 Поместите подготовленную поперечную проволоку в бункер и удостоверьтесь, что она выровнена верно. Затем нажмите кнопку Testing [Испытание], проволока начнет подаваться из бункера, и проверьте корректность работы удерживающего колеса.

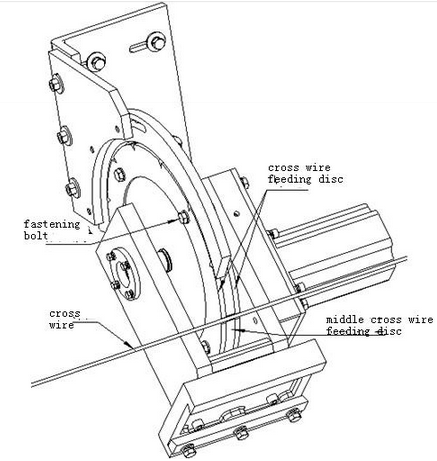

Подающий диск

поперечной проволоки

3.6  Протяните продольную проволоку через транспортировочную камеру и нижний электрод, нажмите кнопку Test [Испытание] для подачи поперечной проволоки. Поперечная проволока подается на крюк укладки. Запустите главный двигатель и медленно поверните регулятор скорости. Когда верхние электроды опускаются с верхней мертвой точки, разомкните переключатель сварки.  Верхние электроды опускаются к нижней мертвой точке и добавляют давление при сварке. По завершении сварки, первая поперечная проволока помещается в первый ряд подъемного крюка стола. на покрытого шелковой материей. после четвертой продольной. On the welding of a latitude silk, the fourth latitude weft welding after, put the second latitude silk at pull the net terrace the first row pulled the net hook up, then can carry on the later weft welding.

Крепежный болт

Поперечная

Проволока

Центральная часть подающего диска

Поперечной проволоки

3.7 Для обеспечения нормального рабочего процесса, следует удостоверится, что каждая часть рабочего процесса с участием персонала проходит нормально и постоянно выполняется регулировка размера ячейки проволочной сетки.
