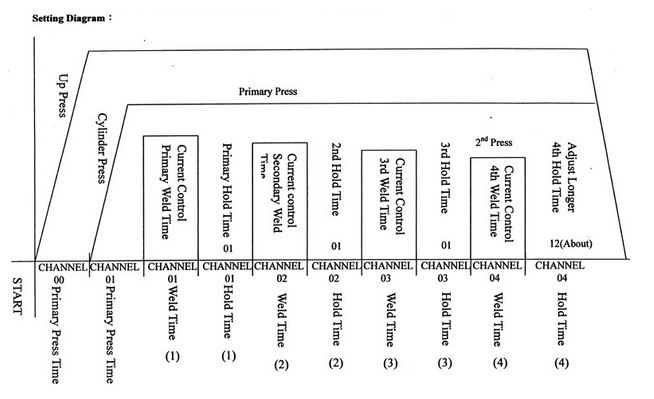

4. Диаграмма настройки


Надписи на рисунке:

Start – начало

Primary press time – подготовительное время (зажим)

Up press – зажим

Cylinder press – зажим цилиндров

Channel – канал

Weld time – время сварки

Current control – регулировка силы тока

Primary weld time – время сварки (первый проход)

Primary hold time – время выдержки после первого прохода

Hold time – время выдержки

Secondary weld time – время сварки (второй проход)

2nd hold time – время выдержки после второго прохода

3rd weld time – время сварки (первый проход)

3rd hold time – время выдержки после первого прохода

4th weld time – время сварки (первый проход)

4th hold time – время выдержки после первого прохода

2nd press – второй зажим

adjust longer – увеличьте время выдержки

12(about) – около 12

  1. Приведенная выше диаграмма относится к настройке числа проходов на 4. вы видите, что время выдержки в каналах 01-03 должно быть установлено на 01. Если это значение выше, то качество сварки может пострадать. Последнее время выдержки (канал 04) несколько увеличено для улучшения качества контактной сварки.

Увеличение давления

Давление сжатого воздуха, кг/см2



1



2



3



4



5

Давление электрода (500 кг)

 100

 210

 315

 420

520

Давление электрода (1000 кг)

250

485

720

950

 1150

Тех. Обслуживание и осмотр.

1. Во время работы оборудования нужно проверять:

1) включен ли переключатель питания.

2) источник сжатого воздуха. Отсутствие утечки воздуха и наличие смазывающего материала.

3) убедитесь, что охлаждающая система правильно скоммутирована, пневматика обеспечивает необходимое давление. Убедитесь в отсутствии засора.

4) проверьте изоляцию ножного переключателя

5) убедитесь, что все узлы аппарата точечной сварки имеют электроизоляцию для обеспечения электробезопасности.

6) медные электроды имеют чистую поверхность и правильную геометрию без повреждений.

7) проверьте заземление оборудования.

8) силовая коробка должна иметь хорошую электроизоляцию, во избежание поражения электрическим током.

9) следите за тем, чтобы ваши руки не попадали в рабочую зону во время работы аппарата контактной сварки.

2. Отключение машины контактной сварки:

  1. Отключите источник питания

  2. Отключите систему подачу воды и сжатого воздуха.

3. Обслуживание

  1. Электромагнитный клапан и цилиндры нужно проверять на предмет утечки.

  2. Во избежание износа уплотнительных колец и поломки электромагнитного клапана проверяйте правильность работы цилиндров.

* Выключайте аппарат контактной точечной сварки при прекращении сварочных работ. Скачок напряжения во внешней сети может вызвать поломку электрической части аппарата.
