Автоматизированный сварочный комплекс для производства хомутов SS-SA800

Состав комплекса:

1) Вибробункер

– гайки М8 вручную загружаются в бункер, где происходит их автоматическая подача в жёлоб, высота жёлоба регулируется в пределах 15мм.

2) Блок подачи гаек.

– перемещает гайки ниже, в зону контактной сварки.

3) Бункер для хомутов – 2шт.

– имеет регулировку под различные размеры.

– пока один бункер опустошается, второй загружается вручную, ожидая своей очереди.

4) Блок подачи хомутов.

– бункер помещается на устройство подачи, оттуда хомуты подаются на конвейер в заданном количестве .

– бункер подталкивается вверх по мере опустошения.

5) Конвейер .

– имеет собственный привод .

– перемещает хомуты в зону сварки и после сварки в накопительную зону (устанавливается самим покупателем).

– конвейер регулируется в соответствии с размерами хомутов .

6) Сварочная система.

– 80 кВА машина контактной точечной сварки SA-800.

7) Система управления.

– система управления станка состоит из PLC-программируемой станции управления

– также на машине установлен контроллер, через которые осуществляется непосредственное управление сварочными трансформаторами.

Параметры заготовок:

Гайка М8

W – ширина хомута: 32~70мм

H – половина высоты хомута: 12~28мм

L – толщина хомута: 20мм

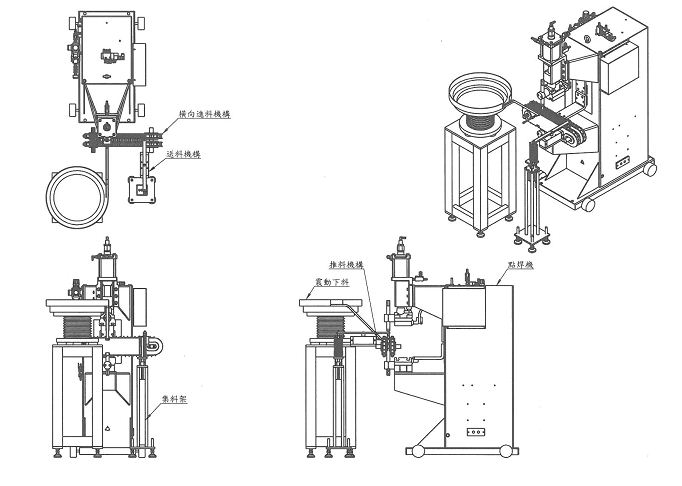

Схема станка:
