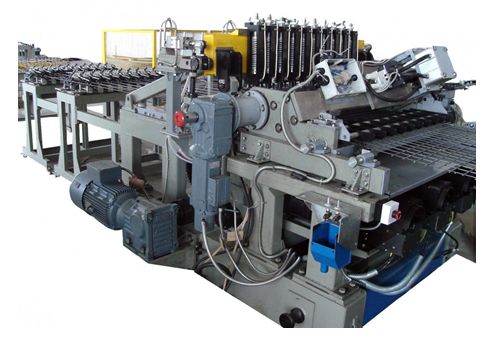

Линия контактной точечной сварки ЛТС-1000К2 УХЛ4
На указанном оборудовании предусмотрено изготовление сварной сетки шириной до 1000 мм., рабочий материал- проволока кл.Вр1 от ф2,7 до ф5,0
Максимальное кол-во свариваемых точек- 20шт
Номинальный раствор электродов- 40мм
Расстояние между осями продольных проволок- 50, 100, 150, 200 мм
Расстояние между осями поперечных проволок - 25-200 мм
Производительность, до шага 150мм:
для проволоки ф5мм – 45 сварок/мин
для проволоки ф4 – 60 сварок/мин
для проволоки ф3 – 80 сварок/мин
Контактная сварка обеспечивается за счет установленных сварочных трансформаторов марки ТК-401, которые имеют плавное и ступенчатое регулирование. Имеется автономная система водяного охлаждения как трансформаторов, так и медных электродов.
Линия автоматической сварки имеет ножницы НП-1-1000-5, на которых происходит резка сетки по заданной длине. В технологической линии сварки сетки, как дополнительная, очень важная опция, установлен нож продольной резки сетки НП2-1000-5(используется при необходимости), линия сварки оборудована приемным устройством сетки после ножниц (пакетировщик).
|
Наименование параметров |
норма |
|
Номинальное напряжение трехфазной сети В |
380 |
|
Номинальная частота питающей сети Гц |
50 |
|
Номинальный сварочный ток кА |
40+/-4 |
|
Номинальный длительный вторичный ток, кА |
12,6 |
|
Количество сварочных трансформаторов шт |
3 |
|
Длительная трехфазная мощность, потребляемая при сварке Сетки из проволоки ф5мм, кВа |
110 |
|
Нижний предел фазового регулирования тока, % но не более |
50 |
|
Включение сварочного тока |
Тиристорными контакторами |
|
Регулирование сварочного тока |
Плавное и ступенчатое |
|
Токоподвод |
односторонний |
|
Подача проволоки: |
|
|
Продольная |
Из бухт |
|
Поперечная
|
Из бухт |
|
Наибольшее кол-во свариваемых пересечений |
20 |
|
Номинальное усилие сжатия Н (кгс) |
250 |
|
Диаметры свариваемых проволок мм |
2,8-5,0 |
|
Расход охлаждающей воды л/час, не более |
900 |
|
Давление охлаждающей воды в системе охлаждения МПа |
0,5 |
|
Расчетный расход свободного воздуха м.куб/мин, не более |
1 |
|
Расчетное давление сжатого воздуха в свети, Мпа (кгс/см2) |
0,5 (5,0) |
|
Габаритные размеры линии в мм., не более |
|
|
длина |
32000 |
|
ширина |
6850 |
|
высота |
2350 |
|
Общая масса оборудования линии кг, не более |
14150 |
