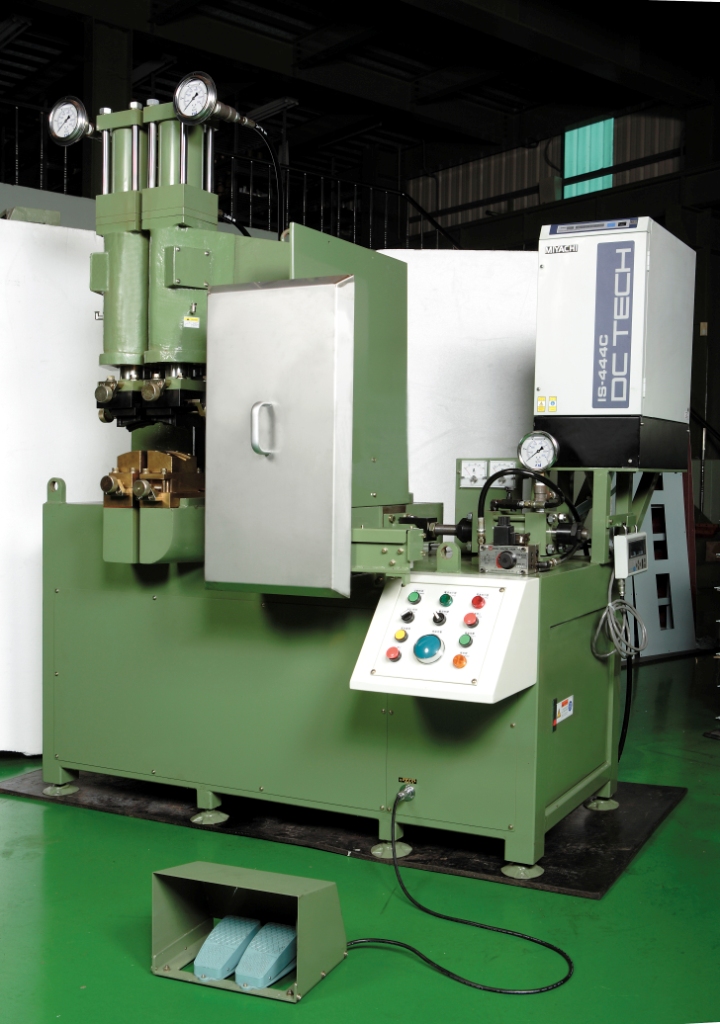

Машина контактной стыковой сварки серии SBA

Аппарат имеет два контроллера и два сварочных трансформатора с диагональным подключением электродов.

Каждому трансформатору соответствует свой контроллер и тиристорный модуль. Раздельное управление трансформаторами позволяет добиться большей стабильности вторичного тока по сравнению со схемами, в которых управление током с обоих транформаторов осуществляется общим, единым тиристорным модулем.

Диагональное подключение электродов, когда каждый трансформатор питает нижний электрод своей пары и верхний электрод противоположной пары, позволяет снизить энергопотери на 20% по сравнению со стандартным подключением электродов.

Функция автоматического выравнивания заготовок гарантирует высокое качество сварки.

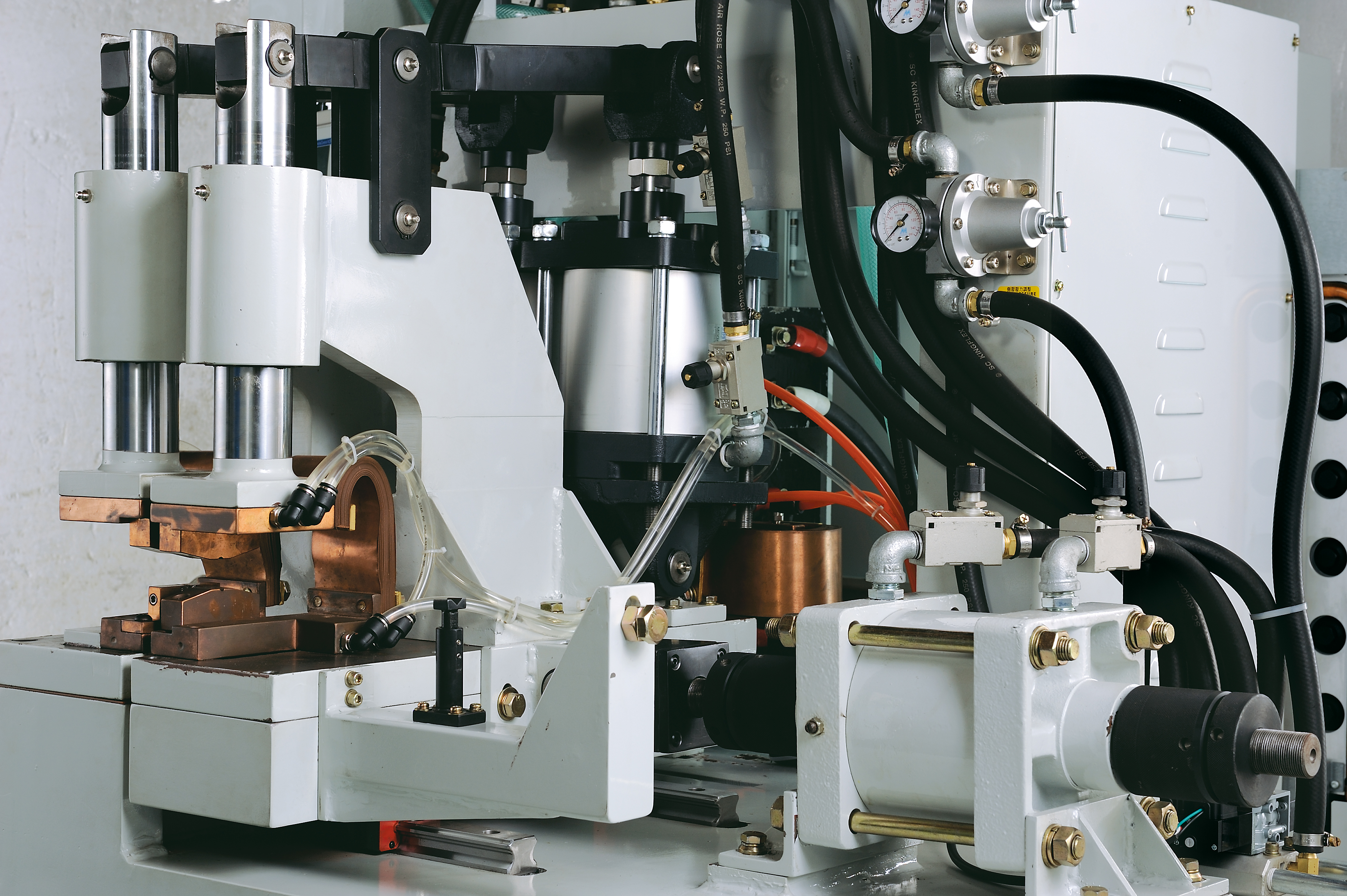

Специальная конструкция оснастки снижает потери при охлаждении электродов.

Есть функция отжига сварочного шва для предотвращения появления трещин в месте сварки.

Аппарат стыковой сварки снабжена устройством для снятия грата с гидравлическим приводом.

РАБОЧИЕ ПРОЦЕДУРЫ

Оператор помещает согнутые звенья цепи на электроды, нажимает «старт», происходит стыковая сварка оплавлением. Требуемое время на один сварочный цикл составляет от 6 до 10 секунд. Затем оператор переносит сваренные звенья цепи в машину для снятия грата, нажимает кнопку «старт», процесс снятия грата занимает от 5 до 8 секунд. Цикл закончен.
